TUGAS 3

TUGAS 3

1. Tentukan nilai hambatan R1 dan R3 pada rangkaian delta-bintang ini!

Diketahui:
Ra = 9 ohm
Rb = 6 ohm
Rc = 3 ohm
Ditanya: R1 dan R3?

Jawaban:
Dengan menggunakan rumus transformasi delta-bintang, maka



2. Transformasikanlah rangkaian delta di bawah ini menjadi rangkaian bintang, kemudian tentukan hambatan masing-masing tahanan dan gambarkan! (Abaikan R2 = 2 ohm dan R3 = 5 ohm)

Diketahui:
Ra = 8 Ohm
Rb = 14 Ohm
Rc = 30 Ohm
Ditanya: R1, R2, dan R3?

Jawaban:

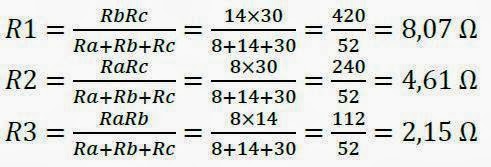

Mentransformasikan rangkaian delta ke bintang,

3. Pada rangkaian bintang di bawah ini, transformasikanlah ke delta, kemudian tentukan besar masing-masing hambatannya!

Diketahui:
R1 = 5 ohm
R2 = 15 ohm
R3 = 10 ohm
Ditanya: Ra, Rb, Rc?

Jawaban:

4. Tentukanlah tahanan ekuivalen Rab dan cari i!

Diketahui:
R1 = 5 Ω
R2 = 2 Ω
R3 = 2 Ω
R4 = 13 Ω
Ditanya: Rab dan i?

Jawaban:

5. Tentukanlah R3 untuk rangkaian ini!

Diketahui:
Ra = 16 Ω
Rb = 8 Ω
Rc = 4 Ω
Ditanya: R3?
Jawaban:
